技術參數

產品型號：ZJHP、ZJHM

公稱通徑：DN15mm~200mm

公稱壓力：1.6~6.4MPa

適用介質：水、油品、氣體等

適用溫度：常溫型-20～200℃ 散熱型-40～450℃

工作溫度：-29～+150℃

法蘭標準：JB79.1-94、JB79.2-94、GB2221-89

產品詳情

產品概述

氣動套筒調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。其配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。

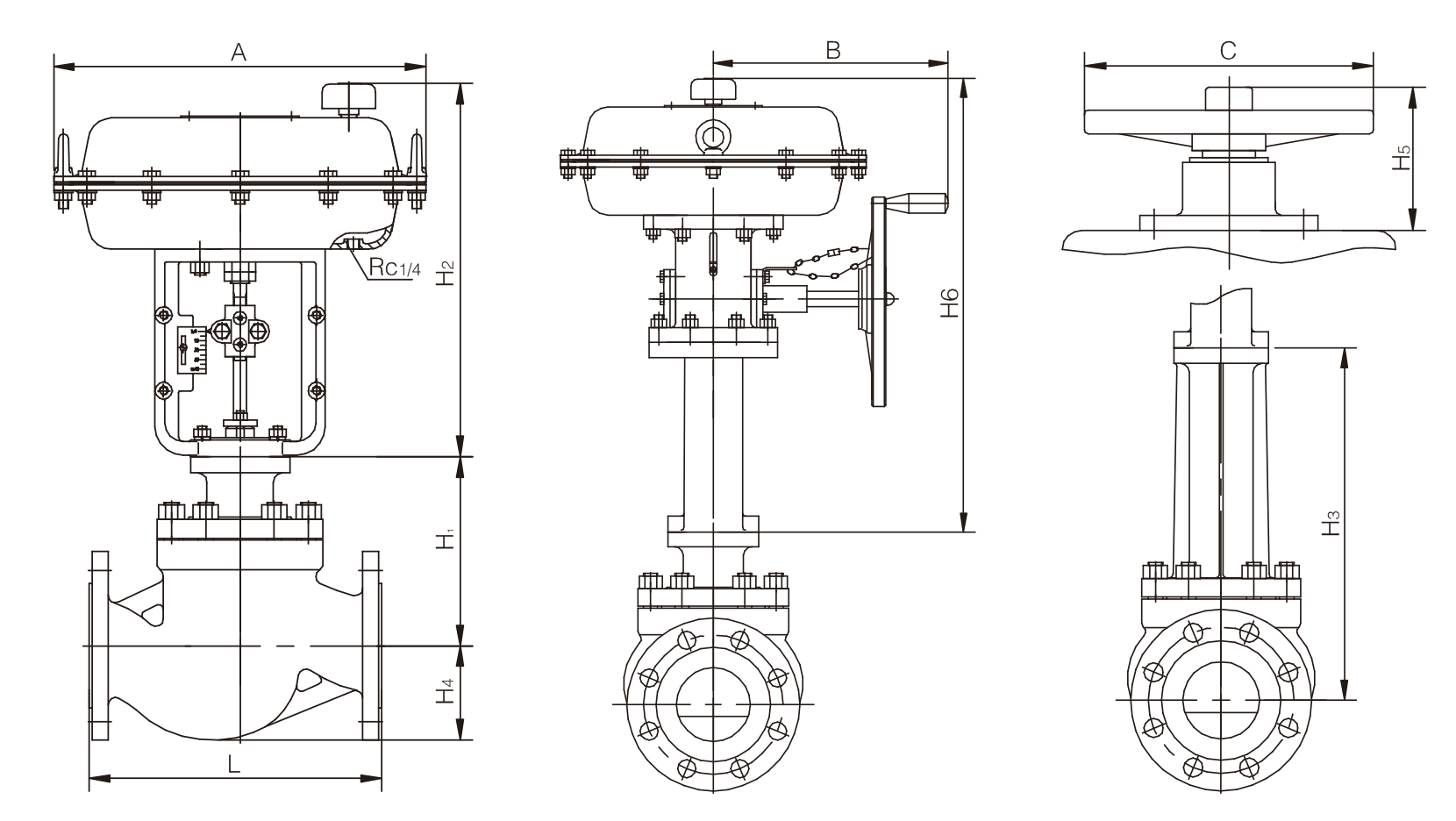

外形尺寸

DN		20	25	32	40	50	65	80	100	125	150	200
H1		315	410	420	420	420	550	570	570	690	705	785
H2		55	60	70	75	80	90	105	120	140	150	200
H3		100	110	130	140	150	165	180	195	230	250	350
ФA		310					395			500
L	PN16 PN40	150	160	180	200	230	290	310	350	400	480	600
L	PN64	230		260		300	340	380	430	500	550	650
D	PN16	105	115	140	150	165	185	200	220	250	285	340
	PN40	105	115	140	150	165	185	200	235	270	300	375
	PN64	130	140	155	170	180	205	215	250	295	345	415
D1	PN16	75	85	100	110	125	145	160	180	210	240	295
	PN40	75	85	100	110	125	145	160	190	220	250	320
	PN64	90	100	118	125	135	160	170	200	240	280	345
b	PN16	16		18		20			22		24
	PN40	16		18		20	22	24		26	28	34
	PN64	20	22	24		26	28	30	32	36	38	44
n-d	PN16	4-14		4-18				8-18			8-22	12-22
	PN40	4-14		4-18			8-18		8-22	8-26		12-30
	PN64	4-18		4-23			8-23		8-25	8-30	8-34	12-34
F1×D2	PN16 PN40 PN64	2×56	3×65	3×76	3×84	3×99	3×118	3×132	3×156	3×184	3×211	3×266
F2×D3	PN16 PN40	3×51	3×58	3×66	3×76	3×84	3×99	3×118	3×132	3×156	3．5×204	3．5×260
F2×D3	PN64	4×51	4×58	4×66	4×76	4×88	4×110	4×121	4．5×150	4．5×176	4．5×204	4．5×260
