技術參數

產品型號：J41W

公稱通徑：DN15-DN400mm

公稱壓力：PN1.6MPa-32MPa

適用介質：水、油、氣

適用溫度：-20℃-425℃

閥體材質：不銹鋼

制造標準：GB/T 12235

結構標準：GB/T 12221

連接標準：JB/T 74-90、GB/T 9113

產品詳情

產品概述

不銹鋼截止閥是截止閥中的一種，對閥體材質要求比較高，一般有301、304、316等幾種材質選擇。廣泛應用于化工、船舶、醫藥、食品機械等行業。由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便。適用于各類腐蝕性介質的管道上，有良好的防腐性、足夠的強度。

主要性能規范

型號	公稱壓力	試驗壓力			工作溫度（℃）	適用介質
型號	公稱壓力	強度（水）（Mpa）	密封（水）空氣（Mpa）	低壓密封空氣（Mpa）	工作溫度（℃）	適用介質
J41W-16P（R）	1.6	2.4	1.8	0.6	≤200	NITRIC ACID
J41W-25P（R）	2.5	3.8	2.8	0.6	≤200	硝酸類
						ACETIC ACID
						醋酸類
						NITRIV ACID
						硝酸類
J41W-40P（R）	4.0	6.0	4.4	0.6	≤200	ACETIC ACID
J41W-64P（R）	6.4	9.6	7.0	0.6	≤200	醋酸類

主要零件材質

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12Mo2Ti系列	ZG00Cr17Ni14Mo2系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	1Cr13
閥桿	ZG1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
壓蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12Mo2Ti	ZG00Cr17Ni14Mo2	WCB
填料壓環	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12Mo2Ti	00Cr17Ni14Mo2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

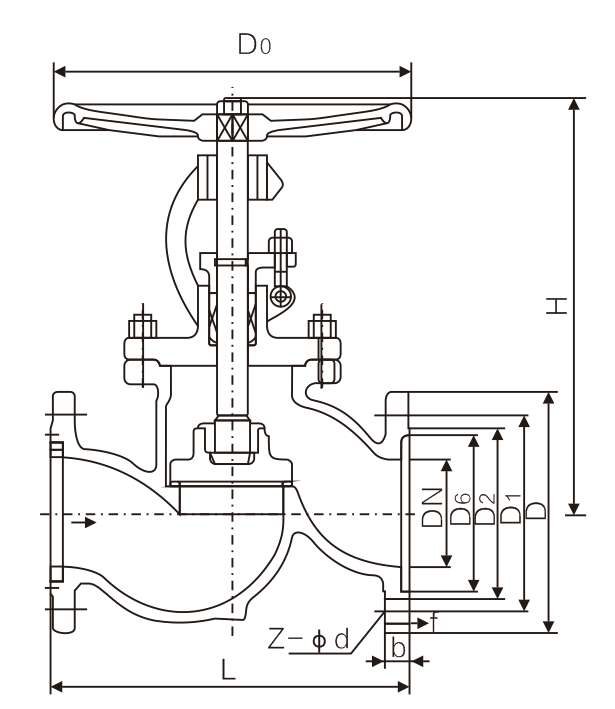

主要連接尺寸及重量（PN1.6MPa）

公稱通徑 DN	L	D	D1	D2	b	n-Φd	H	D0
10	130	90	60	40	14	4-Φ14	198	120
15	130	95	65	45	14	4-Φ14	218	120
20	150	105	75	55	14	4-Φ14	258	140
25	160	115	85	65	14	4-Φ14	275	140
32	180	135	100	78	16	4-Φ18	280	160
40	200	145	110	85	16	4-Φ18	330	180
50	230	160	125	100	16	4-Φ18	350	200
65	290	180	145	120	18	4-Φ18	370	280
80	310	195	160	135	20	8-Φ18	400	280
100	350	215	180	155	20	8-Φ18	415	320
125	400	245	210	185	22	8-Φ18	460	360
150	480	280	240	210	24	8-Φ23	510	450
200	600	335	295	265	26	12-Φ23	710	500
250	650	405	335	320	30	12-Φ25	786	550
300	750	460	410	375	30	12-Φ25	925	600
